Objetivo
Delimitar e quantificar a cicatriz do incêndio em relatórios registrados no Pantera.
Camadas temáticas

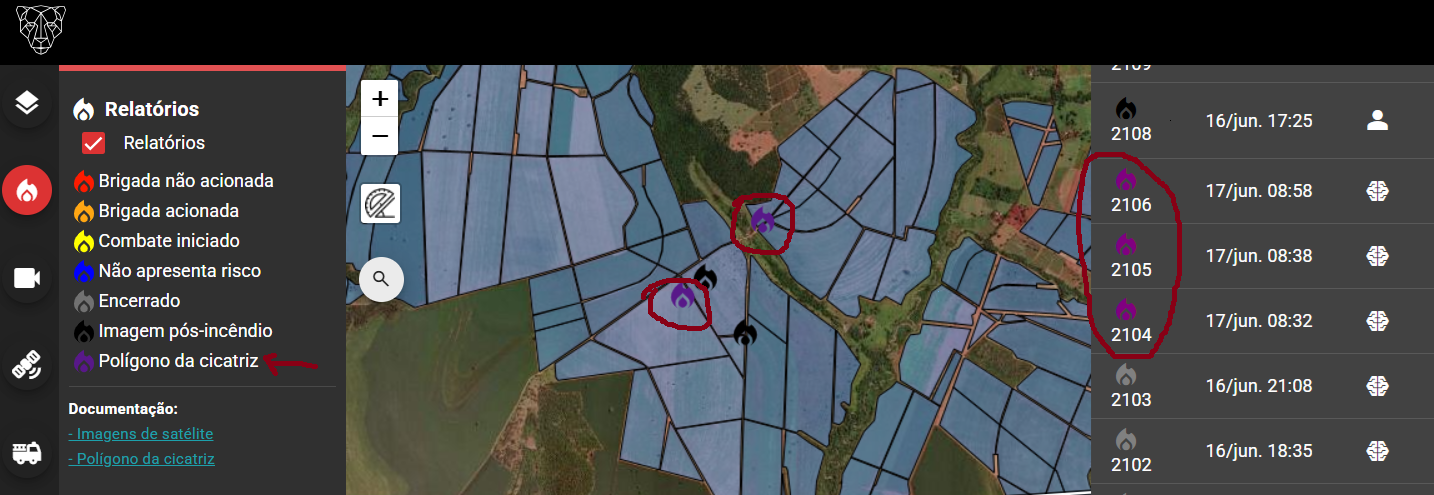

Relatórios que tem o polígono da cicatriz são representados pelo ícone da chama na cor roxa.

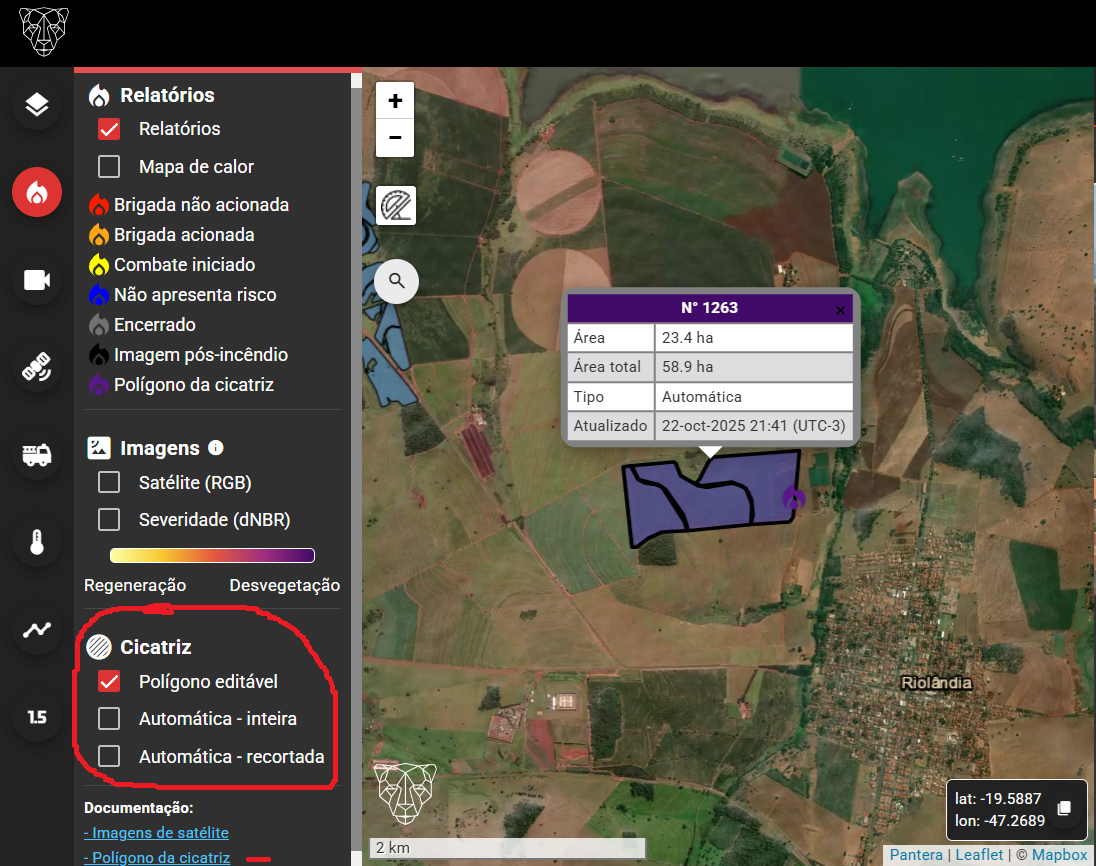

As respectivas camadas temáticas, quando existem, estão disponíveis no grupo Relatórios, subgrupo Cicatriz.
Automática (semente)

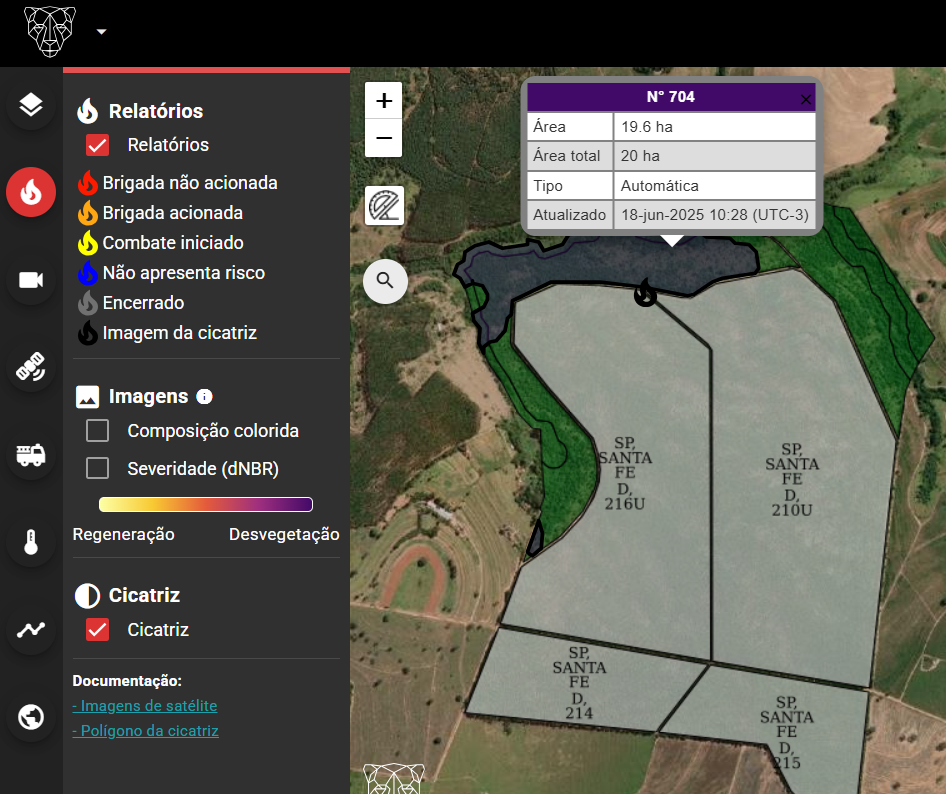

As camadas da cicatriz automática são somente leitura (não editáveis). Pode haver mais de uma camada deste tipo quanto ao tipo do perímetro:
- Inteira: contém o perímetro total da cicatriz automática, independentemente da área queimada estar dentro ou fora da área monitorada.
- Recortada: é a intersecção da cicatriz automática com a área monitorada.

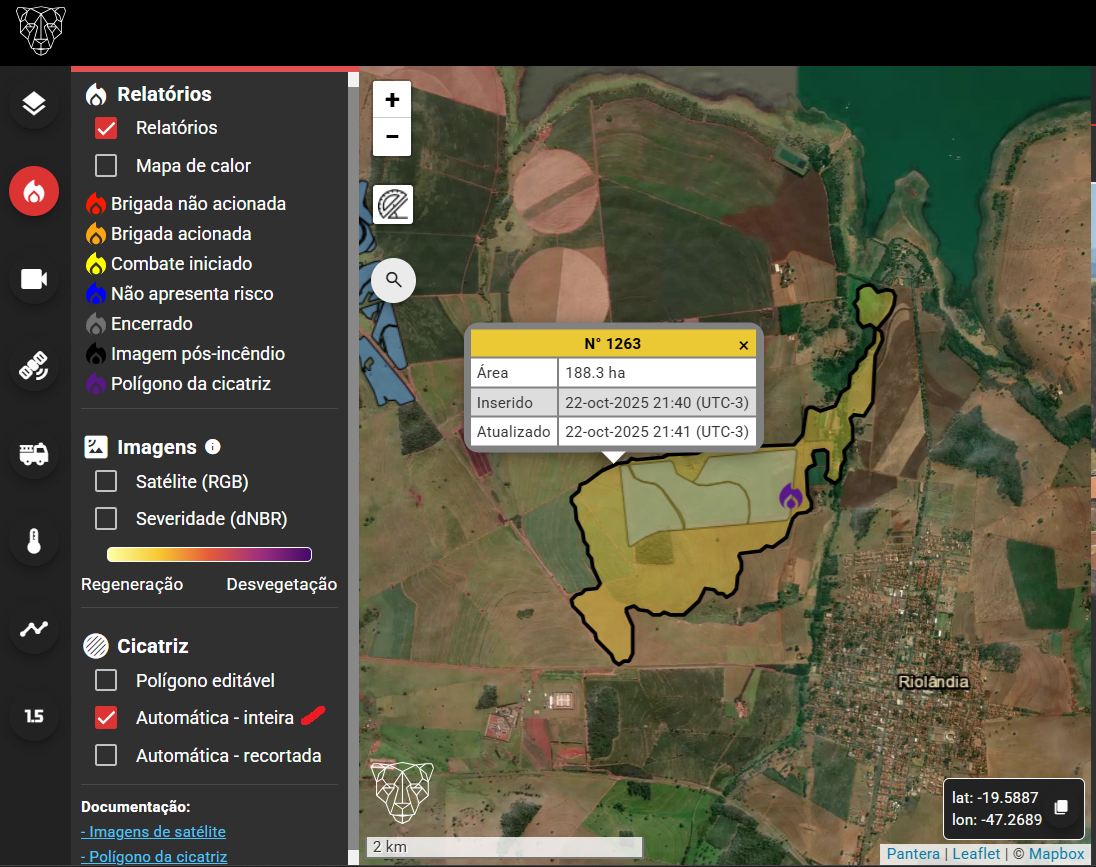

Cicatriz automática inteira

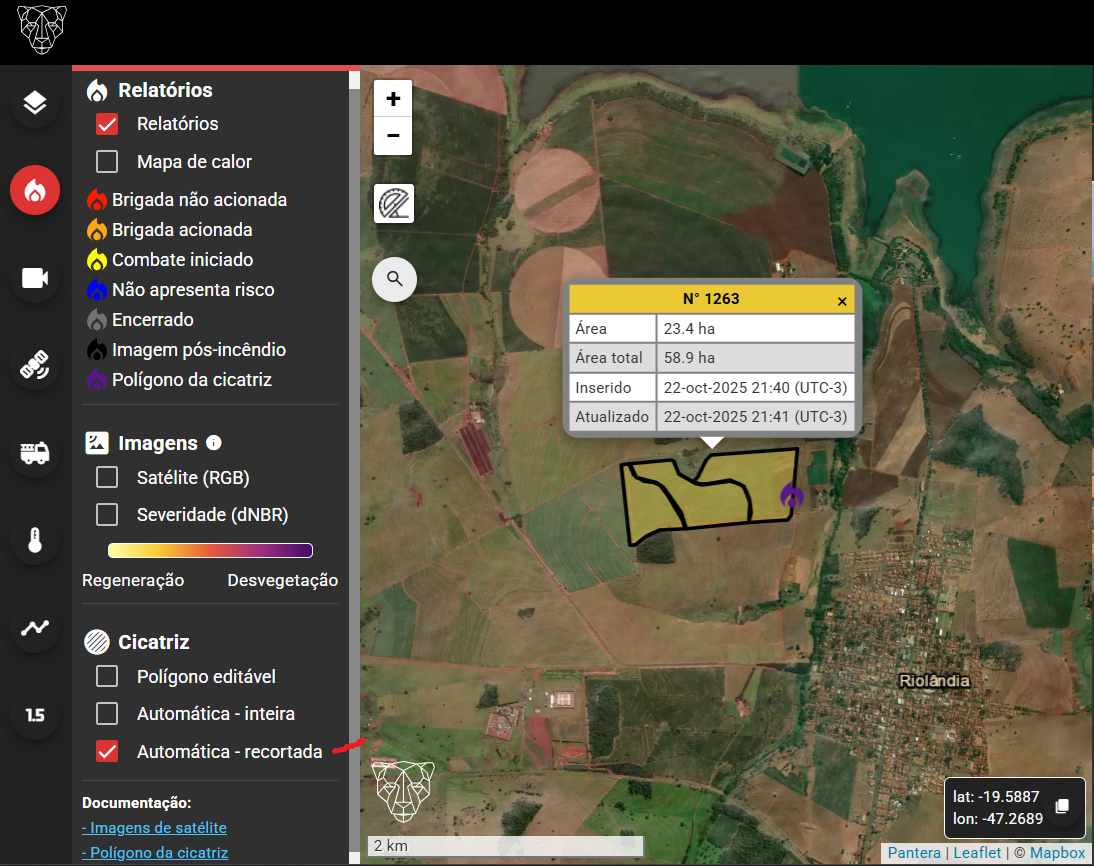

Cicatriz automática recortada na área monitorada
Quando a camada com perímetro inteiro é igual à de perímetro recortado (isto é, a cicatriz está 100% dentro, ou 100% fora da área monitorada), então somente a camada com perímetro inteiro aparece no Pantera.
Polígono editável
É a principal camada de cicatriz. Ela pode ser originada a partir das camadas automáticas, ou por meio das ferramentas de desenho no mapa.
A origem a partir das camadas automáticas pode se dar de duas formas:
- De forma autônoma pelo Pantera, quando a camada do polígono editável ainda não existe.
- Se a camada já existir (seja por automação ou desenho) ela não é mais auto atualizada.
- Por meio da reinicialização da cicatriz.
Atributos

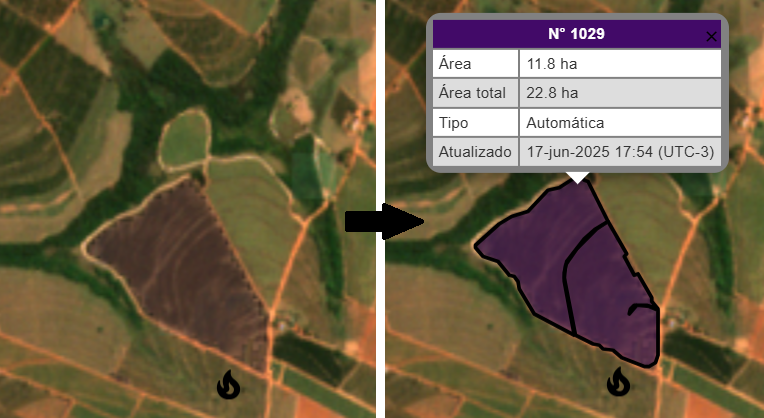

Ao clicar sobre um polígono é possível visualizar os seguintes atributos:
-
Área, em hectares.
- Obs: quando o polígono possui 2 partes ou mais (multi-polígono), tem-se os atributos área (do pedaço clicado) e área total (de todas as partes).
- O tipo da cicatriz (válido somente para a camada editável):
- Automática: gerada de forma autônoma pelo Pantera.
- Semi-automática: gerada de forma automática, e depois editada no Pantera (exemplo: com vértices movidos, ou com partes removidas / desenhadas pelo usuário).
- Manual: gerada pelo usuário (100% manual).
- A data e horário de atualização do polígono.
Cicatriz automática (método)
A cicatriz automática é calculada a partir da imagem da severidade do incêndio, e segue o fluxo da coleta das imagens de satélite.
A acurácia da cicatriz depende de alguns fatores:
-
Disponibilidade de imagens de satélite (nos períodos pré-fogo e pós-fogo).
- Qualidade das imagens (sem nuvens e artefatos).
- Geolocalização do relatório.
- Ocorrência de eventos de perda de vegetação não relacionados ao incêndio.
- Exemplo: atividade de colheita da cultura (corte raso ou seletivo), principalmente cana-de-açúcar.
A cicatriz automática é recalculada sempre que a imagem da severidade é atualizada.
Funcionalidades
As seguintes funcionalidades estão disponíveis para a camada do polígono editável, na seção Danos do painel do relatório selecionado.
Desenhar cicatriz
Para desenhar, editar ou remover uma cicatriz, clique no botão Desenhar cicatriz para ativar as ferramentas de edição no canto inferior esquerdo do mapa.

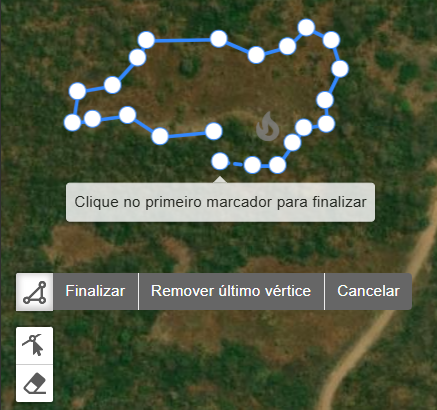

Para desenhar:
Clique em Desenhar Polígonos (ícone do polígono com vértices) e inicie o traçado. Para finalizar, clique no botão Finalizar ou feche o polígono clicando sobre o primeiro vértice.

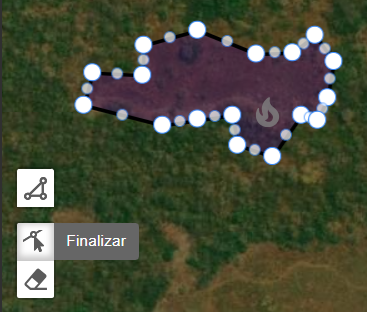

Para editar:
Clique em Editar Camadas (ícone de seta apontando para o vértice) e mova os vértices para as posições desejadas. O clique com o botão direito do mouse exclui o vértice clicado. Após a edição, clique em Finalizar.

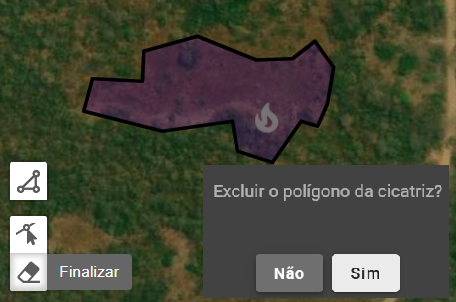

Para remover:
Clique em Remover Camadas (ícone da borracha), selecione o polígono desejado e confirme a exclusão na caixa de diálogo. Depois, clique em Finalizar.
Reiniciar cicatriz

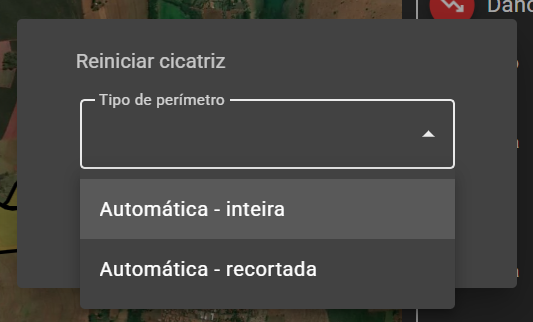

A camada do polígono editável pode ser reiniciada quando as camadas automáticas existem. Esta ferramenta é útil para corrigir algum erro de edição, ou quando se deseja alterar o tipo da cicatriz quanto ao perímetro: inteira ou recortada.

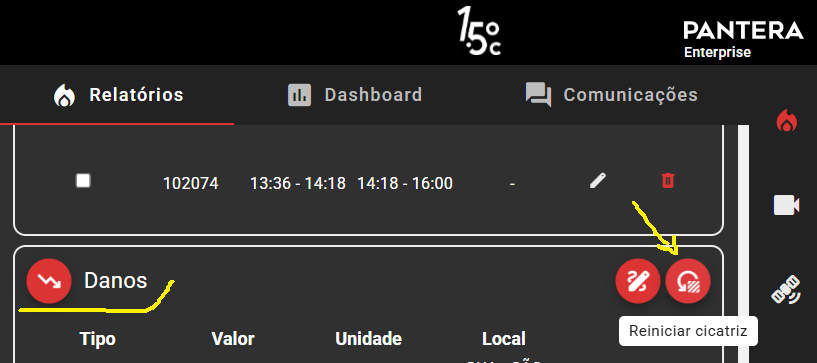

Esta funcionalidade está disponível no botão Reiniciar cicatriz.
Registrar danos

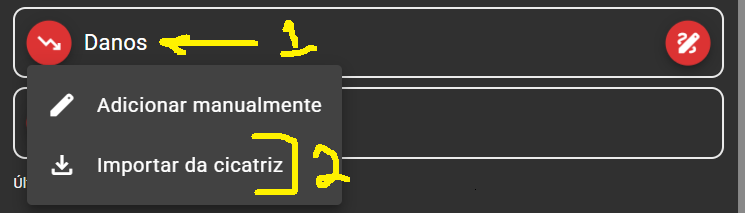

Quando o relatório possui a camada da cicatriz editável é possível registrar danos a partir dela. Para isto, clicar em Registrar danos, e escolher a opção Importar da cicatriz.
Verificar se os dados que serão registrados estão corretos, e se sim, confirmar. É possível escolher o tipo do dano antes da confirmação.

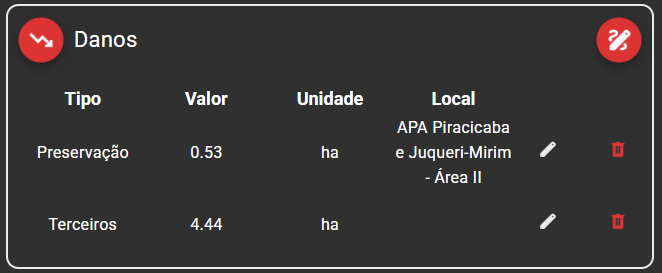

Depois que os dados são confirmados, eles ficam registrados na seção Danos do relatório e podem ser editados ou removidos.
